激光打标机中网络通讯元素

浪起激光5年前81039

网络通讯元素是加工过程中系统自动通过计算机网口从网络上读取文本的元素。注意:本文所说的网口是指使用TCP/IP协议通讯的网络接口。

当用户选择了网络通讯元素时在文本元素对话框中会自动显示出网络通讯元素的参数定义,如图4-50所示。

激光打标机中网络通讯元素  第1张

IP地址: 选择需要从网络上哪个IP地址的计算机读取数据

端口号: 选择网络通讯使用的端口号

命令: 当系统加工到此文本对象时,系统会通过网口向指定IP地址的计算机发送此命令字符串,向指定计算机请求把当前需要加工的字符串发出来,系统会一直等待指定计算机回答后才返回,指定计算机回答后系统会自动加工返回的文本。

Unicode: 当选择此选项后系统向指定计算机发送和读取的字符都是Unicode格式,否则为ASCII格式。

下面结合具体实例来说明一下如何使用此功能:  现在有个客户需要加工10000个工件,工件上的打标内容是一个文本,但是每个工件要加工的文本内容都不一样,所以每次加工前都要实时通过网络从局域网上一台计算机服务器(IP:192.168.0.1端口为1000)上读取要加工的内容。

1. 打开激光打标机生成一个文本对象,调整文本大小和位置,以及加工参数。

2. 选择生成的文本对象,选择使能变量文本,然后点击增加按钮,系统会弹出图4-41对话框,选择网络通讯一项,设置网口参数,IP地址参数填入服务器计算机的IP,这里为192.168.0.1;端口参数设置为用于通讯的端口号,这里为1000,注意网口参数必须和服务器计算机上设置的网口参数一样,否则会导致无法通讯。

3. 设置命令为 TCP:Give me string。(这个命令可以为任意服务器定义的命令)

4. 关闭对话框后点击应用按钮。

5. 按F2开始加工, 计算机会立即通过网口发送命令“TCP:Give me string”到服务器,并等待服务器返回。

6. 服务器发现网口接收到命令,发现是“TCP:Give me string”后立即读取数据库得到当前要加工的文本,然后通过网口回答给本地计算机。

7. 本地计算机得到要加工的文本后立即更改加工数据发送到激光打标机打标卡。

8. 激光打标机打标卡接收到加工数据后立即控制打标机加工工件。

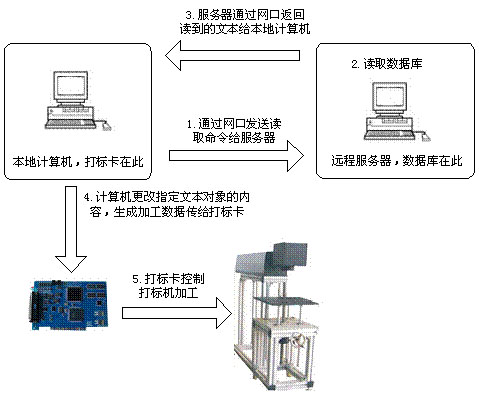

流程图如图4-51所示。

激光打标机中网络通讯元素  第2张

图4-51 网络通讯流程
